Dwarskatrol 75 mm verzinkt

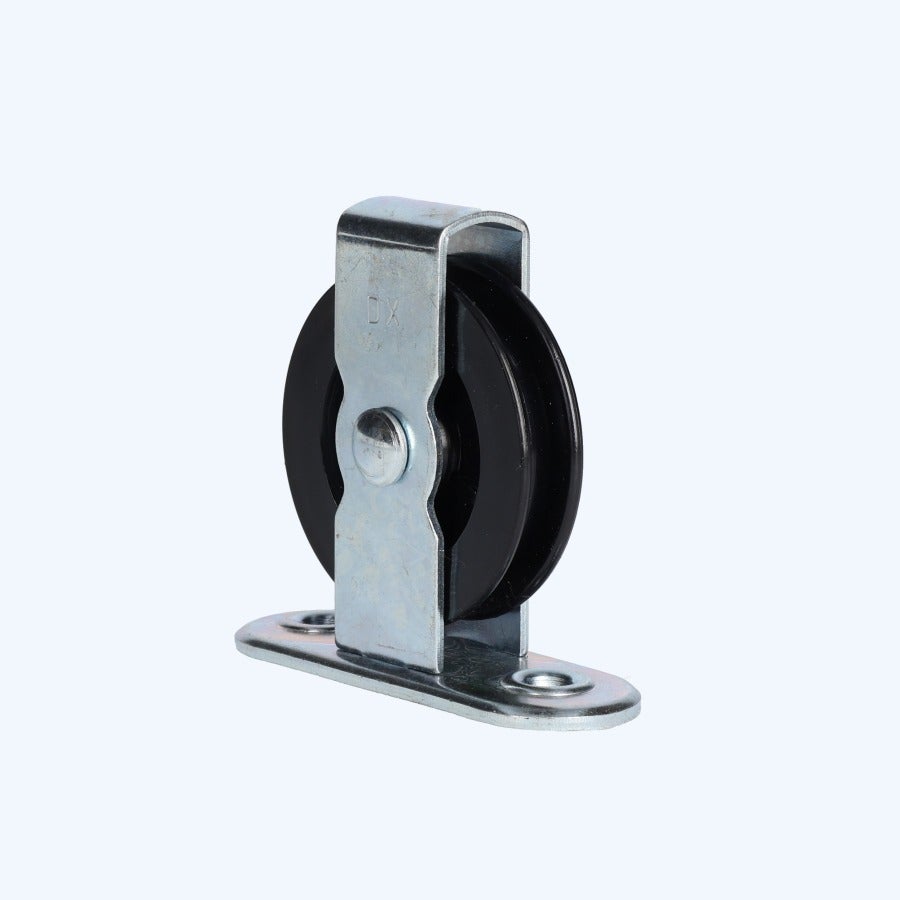

Met deze dwarskatrol kan je allerlei hijsende constructies maken. Denk aan bijvoorbeeld een zolderluik, zonwering of wellicht een manier om je fiets op te hangen in de schuur. De katrol bestaat uit een nylon wiel in een verzinkt stalen kast. Door de twee voorgeboorde en verzonken schroefgaten kan je de katrol gemakkelijk aan een plaat of balk bevestigen. De maximale diameter van het koord in deze katrol is 8,5 mm.

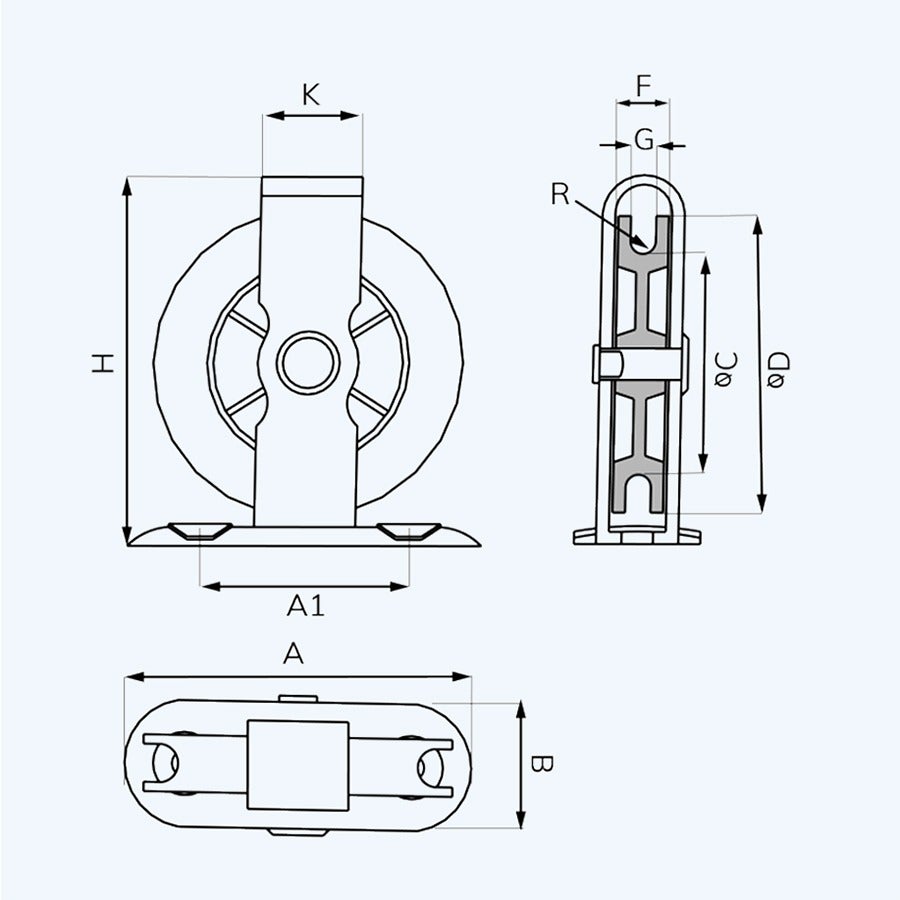

Zie schematische tekening:

• A: 85 mm
• B: 30,5 mm
• Dø: 75 mm
• Cø: 57 mm
• R: 4,25 mm
• G: 8,5 mm
• F: 13,6 mm
• H: 89 mm
• A1: 55 mm
• K: 25 mm
